產品詳情

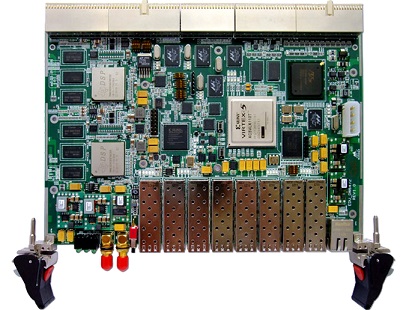

1、處理板技術指標：

1) 2片TMS320C6678芯片；

2) 支持DDR3, Nor Flash, 以太網接口，DSP之間通過HyperLink互聯；

3) FPGA部分支持8路光纖 2.5Gbps 輸入輸出；

4) DSP與FPGA直接通過RapidIOX4，TSIF0，I2c，SPI，Uart互聯；

5) 8路SFP光纖，1路以太網接口；

6) 板卡要求支持 熱插拔，設計芯片目前使用商業級，要求兼容工業級設計。

2、軟件系統：

1) 支持PCIe驅動；

2) 支持千兆網絡傳輸，移植LWIP協議棧，支持完整TCP、UDP的傳輸協議；

3) 支持Flash 、PCI Boot引導方式；

4) 支持RapidIO X4 EDMA 中斷 數據傳輸；

5) FPGA 完整的 DDR2控制、RS232數據收發傳輸；

6) FPGA Rocket 光纖數據傳輸測試程序；

7) DSP與FPGA的RapidIO口相連，支持EDMA同步中斷傳輸，滿足理論速度10Gbps；

8) FPGA程序加載支持 Flash啟動或者DSP引導加載。

3、物理特性：

尺寸：6U CPCI板卡，大小為160X233.35mm；

工作溫度：商業級0℃～ +55℃ ，工業級 -40℃～ +85℃；

工作濕度：10%～80% 。

4、供電要求：

雙直流電源供電。整板功耗 50W；

電壓：+5V 5A ，+3.3V 6A；

紋波：≤10% 。

5、 應用領域：

軟件無線電系統，基帶信號處理，無線仿真平臺，高速圖像采集、處理等。
