產品詳情

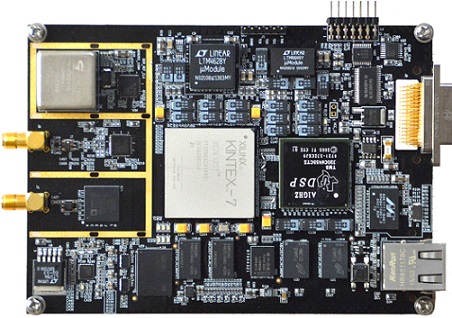

1、處理板技術指標：

1) 1片TMS320C6678芯片，1片XC7K325T-2FFG900；

2) 支持DDR3, Nor Flash,1000M/100M/10M以太網接口；

3) 支持1路ADC @310 MSPS、16bit；

4) 支持1路DAC @2.4 GSPS、14bit；

5) DSP與FPGA通過RapidIOX4，EMIF，I2c，SPI，Uart互聯。

2、軟件系統：

1)提供完整的上位機測試軟件系統；

2)支持千兆網絡傳輸，移植Lwip協議棧，支持ping，TCP、UDP、IP傳輸協議；

3)支持RapidIO X4 EDMA 中斷 數據傳輸；

4)FPGA 支持完整的 DDR2控制器、SRIO傳輸測試；

5)FPGA支持ADC與DAC完整驅動。



3、物理特性：

尺寸：自定義，大小為120X180mm；

工作溫度：-40℃～ +85℃；

工作濕度：10%～80%。

4、供電要求:

雙直流電源供電。整板最大功耗 30W；

電壓：+5V 8A；

紋波：≤10%。

5、應用領域:

軟件無線電系統，基帶信號處理，無線仿真平臺，高速圖像采集、處理等。
